Сварочные колонны ESAB CaB (Column and Boom)
Эффективная стоимость и гибкая сварочная механизация
• Концепция модульного дизайна позволяет модифицировать CaB, в соответствии с требованиями заказчика, используя стандартные компоненты
• Большой выбор доступных компонентов при интеграции для решения задач Заказчика:
- Любые А2 и А6 сварочные головки
- A2-A6 блоки управления PEK с источниками тока ESAB постоянного (LAF 631/1001/1251/1601) и переменного (TAF 801/1251) тока
- Роликовые вращатели и позиционеры
- Системы рециркуляции и восстановления флюса
- Системы мониторинга и камеры для слежения
• Четыре конфигурации базовых станций подходящие для основных стандартных приложений
• Три различных размера: 300, 460 и 600 - это размеры определяющие высоту профиля консоли (мм), которая определяет рабочий диапазон и несущую способность
• Возможность выбора между стационарным размещением и мобильным, используя систему перемещения по рельсам
• Универсальность - сварочные колонны приспособлены для любого автоматизированного процесса сварки

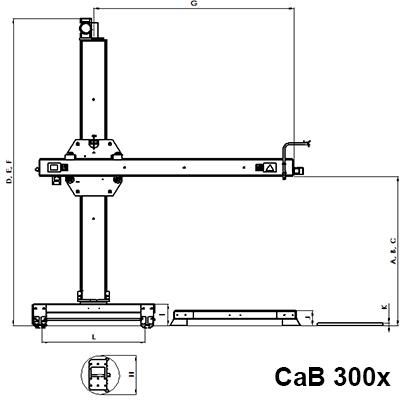

Стандартные размеры сварочных колонн CaB
Три различных размера 300, 460 и 600 - это размеры высоты профиля консоли в миллиметрах. Для каждого размера консоли есть соответствующая колонна. Три различных размера определяют не только длину вылета консоли, но и какую предельную нагрузку она может нести.
Модульный формат – расширенная функциональность
Прочность и стабильность конструкции и легко адаптируемое интегрированное электронное обеспечение обуславливает универсальность конструкции. Существуют три варианта основания Сварочной колонны: стальная плита, бетонная плита, ходовая часть на рельсовой основе. Консоль (стрела) колонны приводится в движение при помощи шестерни, а имеющийся тахометр обеспечивает её стабильное и равномерное движение. На верху колонны находящийся двигатель и подъёмная цепь - прочны и надёжны. Устройство снабжено защитным механизмом, который в случае аварии или поломки немедленно блокирует движение консоли (стрелы).
• Диапазон модулей Сварочной колонны доступен в трех размерах в зависимости от нагрузки
• Стандартное механическое исполнение, включая кабельные цепи для движений стрелы
• Сварочная головка размещена на конце консоли (стрелы)
• Более 20 опций полностью интегрированных, таких как тандемная сварка, функция перемещения, скорость транспортирования и т.д.
• Модульная конструкция и относительно небольшое количество возможных конфигураций снижает время на доставку с момента заказа
Базовая конфигурация 2 - Модульное исполнение под требования Заказчика.
Стандартная сварочная колонна перемещающейся консолью и сварочной головкой на конце консоли. Сварочное оборудование может быть расположено по четырем направлениям. Кабелеукладчики включены в поставку.
| Технические данные: Сварочная колонна | CaB 300M | CaB 460M | |||||
| Эффективный рабочий диапазон, м | 3 | 4 | 5 | 4 | 5 | 6 | 7 |
| Максимальная высота консоли А, мм с использованием рельсового перемещения, min мм |
4070 930 |
5070 930 |
6070 930 |
4950 950 |
5950 950 |
6950 950 |
7950 950 |
| Максимальная высота консоли B, мм с использованием бетонного стенда, min мм |
3955 815 |
4955 815 |
5955 815 |
4845 845 |
5845 845 |
6845 845 |
7845 845 |
| Максимальная высота консоли С, мм с использованием стальной площадки, min мм |
3750 610 |
4750 610 |
5750 610 |
4510 510 |
5510 510 |
6510 510 |
7510 510 |
| Общая высота D с использованием рельсового перемещения, min мм |
5170 | 6170 | 7170 | 6275 | 7275 | 8275 | 9275 |
| Общая высота E с использованием бетонного стенда, min мм |
5055 | 6055 | 7055 | 6170 | 7170 | 8170 | 9170 |
| Общая высота F с использованием стальной площадки, min мм |
4850 | 5850 | 6850 | 5835 | 6835 | 7835 | 8835 |
| Скорость подъема, м/мин | 0,7 | 0,7 | 0,7 | 2,0 | 2,0 | 2,0 | 2,0 |
| Максимальная общая нагрузка на платформу сварочной колонны, кг | 600 | 600 | 600 | 1500 | 1500 | 1500 | 1500 |
| Технические данные: Сварочная колонна | CaB 600M | ||||
| Эффективный рабочий диапазон, м | 6 | 7 | 8 | 9 | 10 |
| Максимальная высота консоли А, мм с использованием рельсового перемещения, min мм |
7025 1075 |
8025 1075 |
9025 1075 |
10025 1075 |
11025 1075 |
| Максимальная высота консоли B, мм с использованием бетонного стенда, min мм |
6950 1000 |
7950 1000 |
8950 1000 |
9950 1000 |
10950 1000 |
| Максимальная высота консоли С, мм с использованием стальной площадки, min мм |
8585 | 9585 | 10585 | 11585 | 12585 |
| Общая высота D с использованием рельсового перемещения, min мм |
8510 | 9510 | 10510 | 11510 | 12510 |
| Скорость подъема, м/мин | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Максимальная общая нагрузка на платформу сварочной колонны, кг | - | - | - | - | - |
| Технические данные: Консоль | CaB 300M | CaB 460M | |||||
Вылет G, max ммmin мм |
3580 540 |
4580 540 |
5580 540 |
4715 715 |
5715 715 |
6715 715 |
7715 715 |
| Допустимая нагрузка: общая, max кг на конце, max кг |
300 240 |
220 150 |
150 75 |
1100 550 |
1050 450 |
1000 350 |
950 150 |
| Диаметр поперечного сечения H, мм | 325 | 325 | 325 | 630 | 630 | 630 | 630 |
| Скорость сварки, м/мин | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 |
| Скорость перемещения, м/мин | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Технические данные: Консоль | CaB 600M | ||
Вылет E, max мм min мм |
7000 1000 |
8000 1000 |
9000 1000 |
| Допустимая нагрузка: общая, max кг на конце, max кг |
1940 550 |
1830 400 |
1700 250 |
| Диаметр поперечного сечения H, мм | 1000 | 1000 | 1000 |
| Скорость сварки, м/мин | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 |
| Общий вес с кабелями, кг | 1050 | 1165 | 1280 |
| Технические данные: Направляющие рельсы (4Wd для CaB 600M) | CaB 300M | CaB 460M | CaB 600M |
| Ширина колеи L по внутренним сторонам, мм | 1730 | 1730 | 2500 |
| Ширина х длина, мм | 2060х2330 | 2100х2380 | 3100х2600 |
| Высота I, мм | 365 | 485 | 490 |
| Скорость сварки, м/мин | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 |
| Скорость перемещения, м/мин | 2,0 | 2,0 | 2,0 |
| Общий вес, кг | 1670 | 2860 | 4800 |
| Технические данные: Бетонное основание | CaB 300M | CaB 460M | CaB 600M |
| Ширина х длина, мм | 2060х2100 | 2100х2410 | 3100х2680 |
| Высота I, мм | 250 | 380 | 415 |
| Общий вес, кг | 1550 | 2900 | 4250 |
| Технические данные: Металлическая плита | CaB 300M | CaB 460M |
| Ширина х длина, мм | 1100х1100 | 1600х1600 |
| Высота I, мм | 40 | 40 |
| Общий вес, кг | 350 | 505 |
Информация для заказа
| Наименование | Артикул |
| Сварочная колонна ESAB CaB 300M | По запросу |
| Сварочная колонна ESAB CaB 460M | По запросу |
| Сварочная колонна ESAB CaB 600M | По запросу |
