| Описание | Ключевые особенности |
Railtrac 1000 (Рейлтрак 1000) – это серия программируемого, портативного оборудования для механизированной сварки и резки. Применение этого оборудования избавляет сварщика от монотонной, изнурительной работы и в то же время позволяет увеличить производительность и обеспечить постоянство качественной работы. Railtrac предназначен для выполнения MIG/MAG сварки, TIG сварки и термической резки.
Система Railrtac собирается из модулей. Различное их сочетание позволяет собрать четыре базовых модели оборудования, выполняющих пять различных программ, включая сварку прерывистым швом. Направляющий рельс может крепиться на поверхности вакуумными присосками эжекторного типа, винтовыми креплениями или постоянными магнитами.
- Railtrac F1000, Flexi - комплектное простое оборудование для сварки или резки вдоль комбинированного рельса, который может становиться жестким или гибким.
- Railtrac F1000, Flexi Weaver - система Flexi дополненная дистанционным оборудованием и устройством поперечных колебаний различного типа
- Railtrac F1000, Flexi Return - имеет комбинированный рельс и возможность устанавливать положение начала и конца сварки с возвратом в исходное положение в автоматическом режиме.
- Railtrac F1000, Flexi Weaver Return - имеет комбинированный рельс, дистанционное управление, устройство поперечных колебаний, возможность устанавливать положение начала и конца сварки с возвратом в исходное положение в автоматическом режиме.
Дистанционное управление позволяет управлять:
- Положением начала и конца сварки
- Скоростью и направлением сварки/резки
- Амплитудой колебаний
- Смещением осевой линии
- Включением/выключением ускоренного перемещения
- Функцией заварки кратера
- Вводом сварочных параметров (потенциометрами)Railtrac
Модели сварочной головки Railtrac
| Railtrac F 1000, Flexi – комплектное простое оборудование для сварки или резки вдоль комбинированного рельса, который может быть жестким или гибким. Механизированная система с гибким направляющим рельсом. Пригодна для сварки наружных и внутренних швов на плоской и криволинейной плоскостях. Railtrac Flexi используется для сварки и термической резки.
|
 |

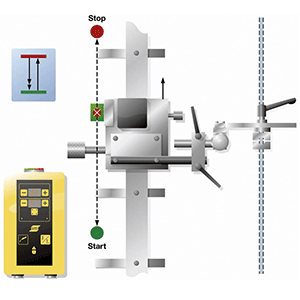

| Railtrac FR 1000, Flexi Return – имеет комбинированный рельс и возможность устанавливать положение начала и конца сварки с возвратом в исходное положение в автоматическом режиме. Система с комбинированным направляющим рельсом и возможностью сочетать положение точек начала и конца сварного шва с автоматическим возвратом на заднюю линию. Идеальна для многопроходной сварки. Railtrac FR 1000, Flexi, Return используется для сварки и резки с автоматическим возвратом в исходное положение.
|
 |
| Railtrac FW 1000, Flexi Weaver – система Flexi дополненная пультом дистанционного оборудования и устройством поперечных колебаний. Система имеет гибкий направляющий рельс и устройство, обеспечивающее поперечное колебание электрода по заданным траекториям. Оснащена пультом дистанционного управления. Railtrac FWR 1000, Flexi, Weaver используется для сварки с поперечными колебаниями, Railtrac L - вариант с заниженными скоростями сварки по сравнению с FW1000.
|
 |
| Railtrac FWR 1000, Flexi Weaver Return – имеет комбинированный рельс, дистанционное управление, устройство поперечных колебаний, возможность устанавливать положение начала и конца сварки с возвратом в исходное положение в автоматическом режиме. Система дополнена устройством выбора положения начала и конца сварки и возврата на заданную длину. Оснащена пультом дистанционного управления оригинальной конструкции, для сварки различных изделий. Railtrac FWR 1000, Flexi Weaver Return используется для сварки с поперечными колебаниями с автоматическим возвратом в исходное положение,
|
 |
Технические характеристики
| Наименование характеристики | Railtrac F1000 | Railtrac FR1000 | Railtrac FW1000 | Railtrac FW1000L | Railtrac FWR1000 |
| Напряжение управления, В перем./пост. | 36-46/40-60 | 36-46/40-60 | 36-46/40-60 | 36-46/40-60 | 36-46/40-60 |
| Максимальная потребляемая мощность, Вт | 30 | 30 | 80 | 80 | 80 |
| Масса без рельс, кг | 6 | 6 | 7 | 7 | 7 |
| Габариты (ДхШхВ), мм | 170x400x190 | 170x400x190 | 170x400x190 | 170x400x190 | 170x400x190 |
| Сечение гибкого рельса, мм | 60x5 | 60x5 | 60x5 | 60x5 | 60x5 |
| Сечение жесткой планки, мм | 40x10 | 40x10 | 40x10 | 40x10 | 40x10 |
| Минимальный радиус кривизны (наружный), мм | 1500 | 1500 | 1500 | 1500 | 1500 |
| Регулировка каретки по высоте, мм | +-22 | +-22 | +-22 | +-22 | +-22 |
| Ручная поперечная регулировка, мм | +-28 | +-28 | - | - | - |
| Мех. поперечная регулировка, сс | - | - | +-35 | +-35 | +-35 |
| Скорость сварки, мм/мин | 10-150 | 10-150 | 10-150 | 10-150 | 10-150 |
| Транспортная скорость, мм/мин | 150 | 150 | 150 | 150 | 150 |
| Время прогрева, сек | 0-9.9 | 0-9.9 | 0-9.9 | 0-9.9 | 0-9.9 |
| Интервал прерывистой сварки, мм | 10-990 | 10-990 | 10-990 | 10-990 | 10-990 |
| Время заварки кратера, с | 0-9.9 | 0-9.9 | 0-9.9 | 0-9.9 | 0-9.9 |
| Ход при обратной сварке, мм | 0-990 | 0-990 | 0-990 | 0-990 | 0-990 |
| Скорость колебаний, мм/сек | - | - | 6-60 | 6-60 | 6-60 |
| Амплитуда колебаний, мм | - | - | 1-30 | 1-30 | 1-30 |
| Электрическая нулевая линия, мм | - | - | +-12.5 | +-12.5 | +-12.5 |
| Время задержки в крайних точках, с | - | - | 0-9.9 | 0-9.9 | 0-9.9 |
| Количество типов колебаний | - | - | 3 | 3 | 3 |
| Количество программ | 5 | 5 | 5 | 5 | 5 |
| Рабочая температура магнитов, С° | 0-70 | 0-70 | 0-70 | 0-70 | 0-70 |
| Рабочая температура вакуумных присосок, С° | 0-90 | 0-90 | 0-90 | 0-90 | 0-90 |
| Класс пыле-влагозащиты по DIN 40050 | IP23 | IP23 | IP23 | IP23 | IP23 |
Информация для заказа
| Наименование | Railtrac F1000 арт. 0398146002 |
Railtrac FR1000 арт. 0398146003 |
Railtrac FW1000 арт. 0398146012 |
Railtrac FW1000L арт. 0398146014 |
Railtrac FWR1000 арт. 0398146013 |
Артикул |
| Основной модуль | ||||||
| Блок поперечных колебаний | - | - | • | • | • | |
| Блок управления | • | • | • | • | • | |
| Пульт ДУ | - | - | • | • | • | |
| Универсальный держатель горелки, с регулировкой | • | • | • | • | • | |
| Концевые выключатели | - | • | - | - | • | |
| Направляющий рельс с принадлежностями | ||||||
| Гибкий рельс, 2.5 м | o | o | o | o | o | 0398146115 |
| Гибкий рельс, 2.5 м, 8 магнитов | o | o | o | o | o | 0398146112 |
| Гибкий рельс, 2.5 м, 4 вакуумных держателя* | o | o | o | o | o | 0398146113 |
| Жесткая планка, 2.5 м | o | o | o | o | o | 0398146116 |
| Магнитные держатели, min 8/2.5 м | o | o | o | o | o | 0398146100 |
| Вакуумные держатели, min 4/2.5 м, 90 °С* | o | o | o | o | o | 0398146104 |
| Вакуумные держатели, min 4/2.5 м, 200 °С* | o | o | o | o | o | 0398146105 |
| Крепеж жесткой планки** | o | o | o | o | o | 0398146114 |
| Опции | ||||||
| Держатель горелки PSF 400/500 | x | x | x | x | x | 0398145101 |
| Универсальный держатель горелки | x | x | x | x | x | 0398145104 |
| Приспособление наклона горелки | x | x | x | x | x | 0398145215 |
| Плавающая горелка | x | x | x | x | x | 0398145211 |
| Наклонное устройство блока колебаний | - | - | x | x | x | 0398145200 |
| Поворотное устройство блока колебаний | - | - | x | x | x | 0398145201 |
| Крепление горелки IMP | x | x | x | x | x | 0398145260 |
| IMP - горелка резки | x | x | x | x | x | 0398145250 |
| Ящик для хранения и транспортировки | x | x | x | x | x | 0398145199 |
* - При использовании с Railtrac FR или FWR требуется деталь 0398146100 в количестве 2 шт.
** - Как минимум 8 штук на каждые 2,5 м рельса.
